Konfigurasi Dasar Switch Cisco

    Konfigurasi Dasar Switch Cisco - Pada pertemuan kali ini saya akan menjelaskan secara singkat bagaimana cara meng-konfigurasi switch pada cisco. Konfigurasi bisa dilakukan secara simulasi pada Cisco Packet Tracer ataupun GNS3.

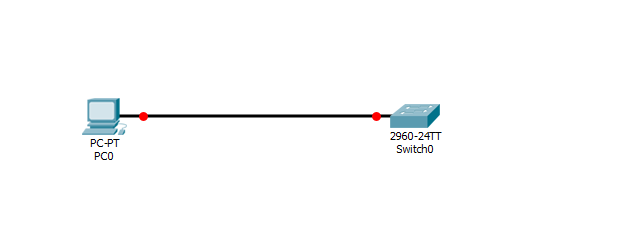

Berikut konfigurasi dasar switch menggunakan Cisco Packet Tracer

1. Double klik pada PC yang akan di konfigurasi. Pada menu, pilih Dekstop lalu pilih terminal.

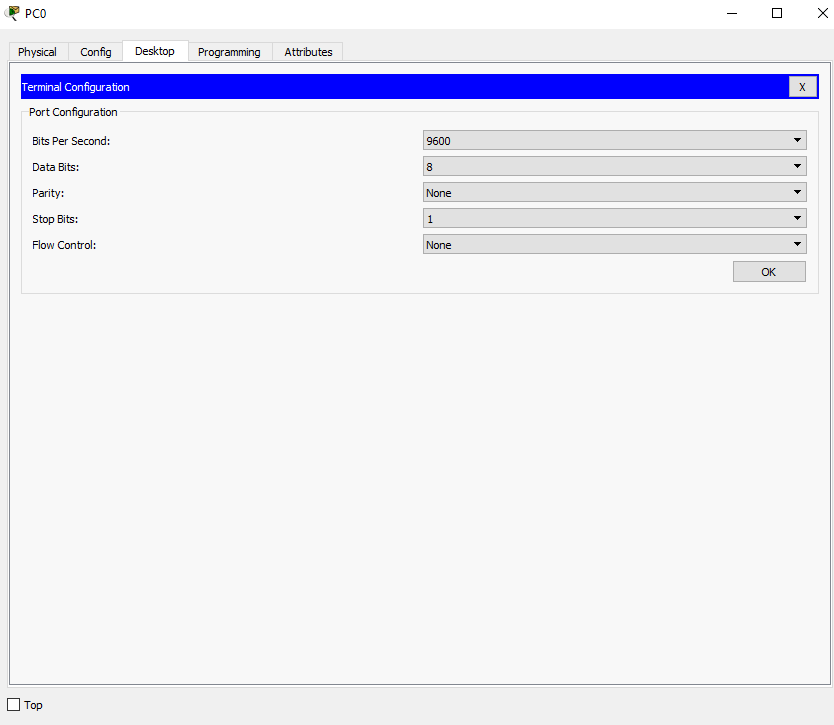

2. Ketika memilih Terminal, maka akan muncul task bar mengenai konfigurasi port atau Port Configuration. Isi seperti dibawah lalu oke

3. Jika sudah pindah ke switch yang belum dikonfigurasi maka lalu ke menu CLI dan akan muncul prompt switch> yang menandakan saat ini berada pada modus operasi user EXEC. Untuk memulai konfigurasi, ketik "enable" dan enter.

Maka saat ini anda sudah memasuki modus operasi privilage EXEC, konfigurasi ini biasanya dilakukan pada modus global configuration dimana maksudnya konfigurasi ini berlaku secara keseluruhan, untuk beralih ke modus global configuration, perintahnya yaitu.

Switch# configure terminal atau conf t

Beberapa contoh konfigurasi dasar yang dapat dilakukan yaitu :

A. Merubah nama pada switch

Masuk ke mode privilage, dengan perintah

Switch> enable

Switch# configure terminal ( untuk masuk ke mode global configuration )

Switch(config)# hostname zz

zz(config)# exit

zz#

konfigurasi diatas adalah merubah nama default dari perangkat switch menjadi zz

B. Membuat Password Console

zz>enable

zz# conf t

zz(config)# line console 0

zz(config-line)# password test

zz(config-line)# login

zz(config-line)# exit

zz(config)# exit

zz#

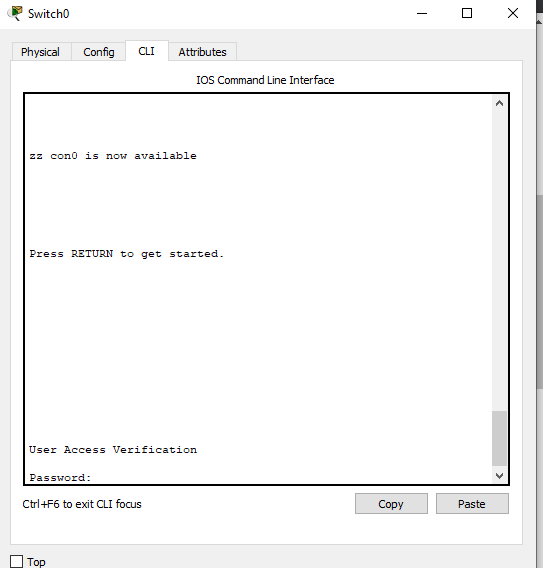

langkah diatas adalah pemberian password pada port console pada switch, efeknya akan terlihat saat anda keluar dari mode privilage.

C. Line Virtual Terminal

Fungsi perintah ini yaitu untuk mengaktifkan password pada line console.

zz>enable

zz#conf t

zz(config)# line vty 0 15

zz(config-line)# password test

zz(config-line)# login

zz(config-line)# exit

zz(config)# exit

D. Enable secret

Fungsi dari perintah ini yaitu mengaktifkan kata secret(rahasia) pada perintah enable.

zz>en

zz#conf t

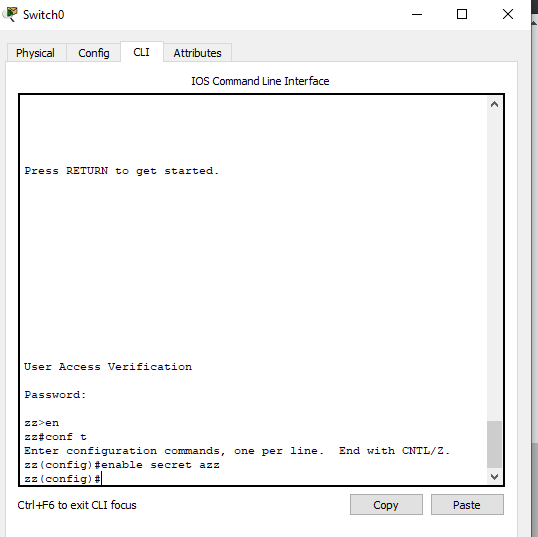

zz(config)# enable secret azz

Untuk mengenkripsi password tersebut dapat diketikan perintah

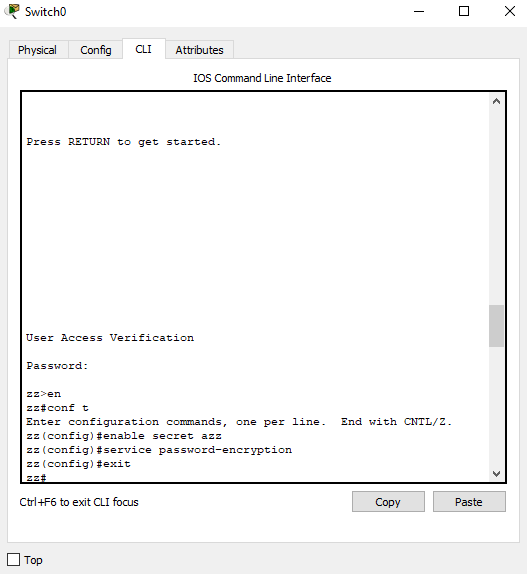

zz(config)# service password-encryption

zz(config)# exit

Cara melihat hasil dari codingan enable secret

E. Banner MOTD

Fungsi dari perintah ini yaitu memberikan kata peringatan ketika seorang user mencoba mengakses router/switch dengan password yang salah.

zz>en

zz#conf t

zz(config)# banner motd WARNING

F. Interface Vlan

Fungsi dari perintah ini yaitu untuk mengkonfigurasi dari VLAN (Virtual line) untuk mengkonfigurasi IP address virtual line ini.

zz> enable

zz# conf t

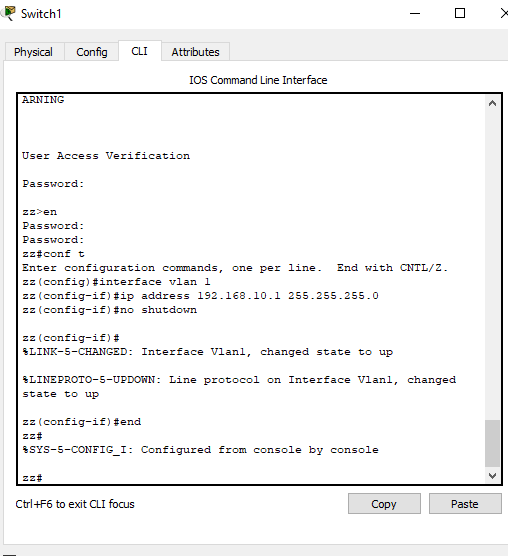

zz(config)# interface vlan 1

zz(config-if)# ip address 192.168.10.1 255.255.255.0

zz(config-if)# no shutdown

zz(config-if)# end

Terakhir, untuk menyimpan semua konfigurasi yang sudah dilakukan dapat dengan cara

zz# copy running-config startup-config

4. Untuk mengkonfigurasi ip untuk pc dapat dilakukan manual di PC lalu Dekstop pilihan ip configuration

5. Lalu masukkan ip secara manual beserta subnet mask-nya.

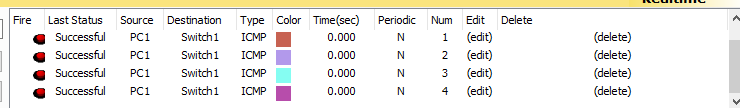

6. Jika sudah coba untuk mengirim email dari PC ke switch dan hasilnya akan Succsesful

Sekian penjelasan konfigurasi dasar switch pada Cisco, Selamat mencoba.
